Agregaty hydrauliczne uniwersalne HYBOX® Flex Basic

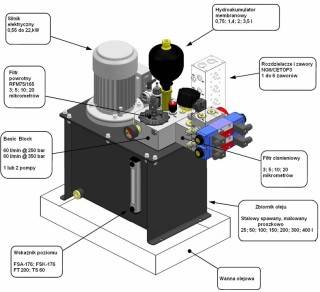

Na rysunku obok przedstawiono przykładowy agregat hydrauliczny HYBOX® FlexBasic. Składa się on ze stalowego, spawanego zbiornika, malowanego proszkowo. Istnieje również możliwość wykonania zbiornika ze stali nierdzewnej. Zbiornik wyposażony jest w optyczny lub optyczno-elektryczny wskaźnik poziomu oleju. Dodatkowo wskaźnik można wyposażyć w termometr lub czujnik temperatury. W miejsce korka spustowego można zamontować kulowy zawór spustowy. W przypadku agregatów przeznaczonych do pracy w warunkach, w których wymagana jest kontrola temperatury oleju jest możliwość zabudowania grzałki z termostatem i (lub) chłodnicy oleju (powietrzno-olejowa lub wodno-olejowa). Na pokrywie zbiornika montowany jest zespół pompowy, przy czym istnieje możliwość zabudowania zarówno pomp pojedynczych i podwójnych, zębatych, łopatkowych lub wielotłoczkowych. Rodzaj zastosowanej pompy zależy od przeznaczenia agregatu, wielkości ciśnień oraz wymagań klienta.
Kolejnym, stanowiącym o istocie systemu, elementem jest blok podstawowy tzw. Basic Block. Jest to uniwersalny blok hydrauliczny, zaprojektowany w sposób pozwalający na:
- - podłączenie pompy (pojedynczej lub podwójne)
- - zabudowę filtra powrotnego z dowolnym wskaźnikiem zabrudzenia,
- - zabudowę filtra napowietrzającego,
- - zabudowę zaworu (zaworów) przelewowego,
- - zabudowę hydroakumulatora wraz z zaworem bezpieczeństwa i zaworem zrzutowym
- - zabudowę przekaźnika (przekaźników)ciśnienia służących np. do sterowania pracą hydroakumulatora
Do bloku podstawowego można dołączyć w zależności od potrzeb:
- - płytę szeregową do zamontowania rozdzielaczy i zaworów NG6/CETOP3, od 1 do 6 zaworów,
- - płytę do zabudowy filtra ciśnieniowego wraz z różnicowym wskaźnikiem zabrudzenia,
- - płytę do wyprowadzenia podłączenia chłodnicy oleju.
Agregat można dodatkowo wyposażyć w:
- - wannę olejową,
- - amortyzatory gumowe,
- - elektroniczny wskaźnik poziomu oleju,
- - elektryczną skrzynkę zaciskową lub sterującą.
Podstawowe dane techniczne:
| Rodzaj pracy: | S1 (praca ciągła) | ||||
|---|---|---|---|---|---|
| Pompy: |
zębate pojedyncze/podwójne |
||||
| Silniki elektryczne | 0,55 - 0,75 - 1,1 - 1,5 - 2,2 - 2,5 - 3 - 4- 5,5 - 7,5 - 11 - 15 - 18,5 - 22 kW | ||||
| Zbiorniki oleju |
|
||||
| Bloki hydrauliczne |
|
||||
| Rozdzielacze i zawory | NG6/CETOP3 (NG10/CETOP5 na zapytanie) | ||||
| Chłodnice |
|
Integralną częścią systemu jest interaktywny program komputerowy. Dokonując wyboru z listy poszczególnych komponentów (pompy, wyposażenie zbiornika, zawory, rozdzielacze) automatycznie sporządzany jest schemat hydrauliczny, lista części oraz wycena agregatu.
Dzięki temu klient w ciągu dosłownie kilkunastu minut może otrzymać informację o cenie agregatu oraz terminie jego wykonania. Ponieważ zgodnie z przyjętą w firmie Hydac zasadą utrzymywania na magazynie podstawowych elementów systemu Hybox®, istnieje nawet, w przypadkach awaryjnych, wykonanie agregatu w ciągu 24 godzin od momentu zamówienia.
