Agregaty hydrauliczne kompaktowe CA HYDAC





   Agregaty pompowe firmy HYDAC typu CA są agregatami hydraulicznymi o wysokiej wydajności i małych rozmiarach. Służą do tłoczenia oleju w urządzeniach hydraulicznych. Agregat składa się z części napędowej i nadbudowanej części sterującej.

   Na część napędową składa się płyta nośna, do której zostały przymocowane: pompa zębata, silnik prądu zmiennego trójfazowy względnie silnik prądu zmiennego jednofazowy. Oba elementy zamocowane są w stalowym zbiorniku poniżej poziomu oleju. Skrzynka zaciskowa do podłączenia silnika umieszczona jest na płycie nośnej.

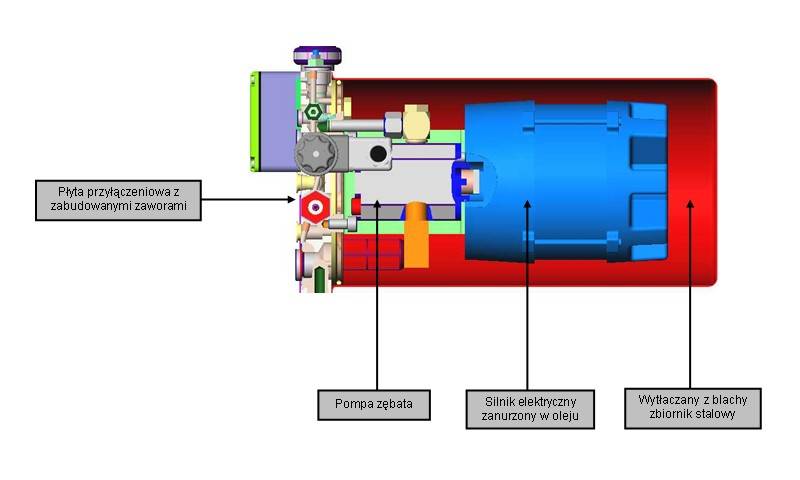

Kompaktowy agregat hydrauliczny CA - przekrój

   Sterowanie znajduje się standardowo bezpośrednio w płycie nośnej. Na niej mogą zostać zamontowane bloki sterujące lub kombinacja modułów połączonych wzdłużnie.

Zalety:

  • niski poziom hałasu
  • brak wentylatora silnika, nie tworzy zawirowań powietrza wzniecających kurz
  • przy zastosowaniu na wolnym powietrzu, szybkie podgrzewanie medium dzięki silnikowi zanurzonemu w oleju
  • małe wymiary gabarytowe

    • Wady:

  • krótki czas załączeń


    • Typowe zastosowania

    rampy uchylne rampy przeładunkowe obrabiarki podnośniki nożycowe

    Dane hydrauliczne

    Ciśnienie nominalne p do 250 bar (jeśli nie podano inaczej)
    Przepływ Q 1,3 do 12,6 l/min
    Ciecz robocza olej hydrauliczny HLP wg DIN 51524 część 2.
    zakres temperatury cieczy roboczej od -20 st.C do +80 st.C
    Zakres lepkości min. 10 mm2/s; maks. 380 mm2/s
    Klasa czystości oleju ISO4406:1999 21/19/16 lub wyższa
    Pojemność zbiornika oleju 2.5 - 7.2 l

    Dane elektryczne

    Silnik
    Rodzaj silnika
  • silnik prądu zmiennego trójfazowy -
    wirnik klatkowy, chodzony olejem
  • silnik jednofazowy chodzony olejem
    		•
    Moc od 0,55 kW do 3,0kW
    obr./min. 1500 lub 3000
    Napięcie nominalne
    Standard:
  • 3 fazy 220-240 V / 380-420 V, 50 Hz
  • 3 fazy 254-277 V / 440-460 V, 60 Hz
  • 1 faza 230 V, 50 Hz
    		•
    Tryb pracy
  • S3 (przerywany)
  • S2 (okresowy)
    • Współczynnik ochrony IP54 wg VDE 0470= EN 60529
    Rodzaj podłączenia skrzynka zaciskowa z listwą zaciskową,
    instalacja M20x1,5
