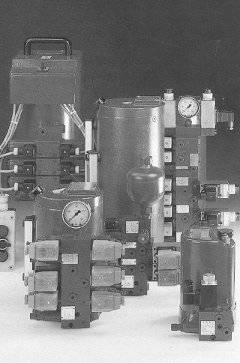

Agregaty hydrauliczne kompaktowe HYDAC serii HP














    Wysokociśnieniowe kompaktowe agregaty hydrauliczne typu HP są agregatami pompującymi o wysokiej wydajności i małych rozmiarach. Służą do tłoczenia oleju w urządzeniach hydraulicznych. Agregat składa się z części napędowej i części sterującej.

    Na część napędową składa się silnik elektryczny, który napędza poprzez wspólny wał, trójtłoczkową, pompę hydrauliczną sterowaną zaworami bloku sterowniczego. Zbiornik oleju mieści w sobie silnik elektryczny wraz z pompą i posiada na swojej górnej części elektryczną skrzynkę zaciskową (występuje tylko przy HP-1 i HP-2) dla podłączenia silnika. Na górnej, skośnej płaszczyźnie zbiornika występuje otwór zalewowy z wkręconym filtrem odpowietrzającym, który wyposażony jest w bagnetowy wskaźnik poziomu oleju.

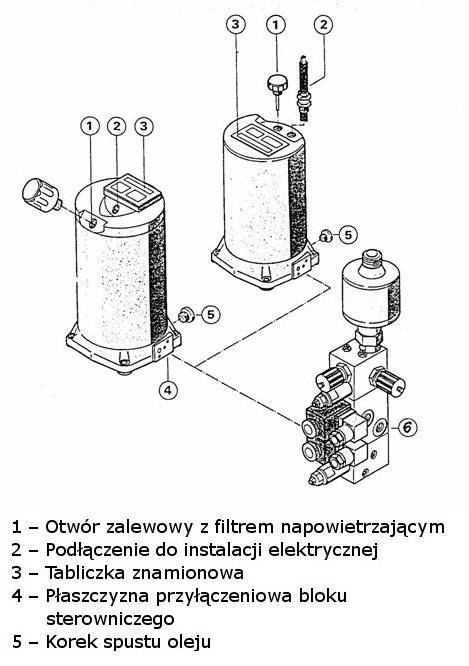

Agregat hydrauliczny kompaktowy serii HP - budowa

    Część sterująca może składać się z pojedynczych bloków sterowniczych, lub z kombinacji zaworów hydraulicznych połączonych i wmontowanych w specjalne płyty hydrauliczne.


Typowe zastosowania

  • obrabiarki i prasy

  • podnośniki hydrauliczne

  • rampy przeładunkowe - stacjonarne i mobilne

  • agregaty zasilające w narzędziach hydraulicznych

  • sterowanie ciśnieniem

  • stacjonarne układy hamulcowe

  • kompensacja obciążeń

  • napęd zaworów




    • Dane hydrauliczne

    Ciśnienie nominalne p do 500 bar
    Przepływ Q 0,30 do 5,25 l/min
    Ciecz robocza olej hydrauliczny HLP wg DIN 51524 część 2
    zakres temperatury cieczy roboczej od -20 st.C do +80 st.C
    Zakres lepkości min. 10 mm2/s; maks. 380 mm2/s
    Klasa czystości oleju
    dla ciśnienia do 350 bar: NAS 1638, klasa 10
    dla ciśnienia do 500 bar: NAS 1638, klasa 9
    Pojemność zbiornika oleju 0,7 - 5,8 l

    Dane elektryczne

    Silnik
    Rodzaj silnika
  • silnik prądu zmiennego trójfazowy -
    wirnik klatkowy, chodzony olejem
  • silnik jednofazowy chodzony olejem
    		•
    Moc od 0,28 kW do 1,6 kW
    Napięcie nominalne
    Standard:
  • 3 fazy 230 V / 400 V, 50 Hz
  • 1 faza 230 V, 50 Hz
    		•
    Tryb pracy
  • S3 (przerywany)
  • S2 (okresowy)
    • Współczynnik ochrony IP54 wg DIN 40050
    Rodzaj podłączenia
    dla HP-1 i HP-2:zaciski w skrzynce podłączeniowej
    dla HP-0:wolny koniec kabla, ok. 400 mm długości
